cad等轴测图怎么画在CAD中,除了绘制三维图形外,还有一种表达三维视觉效果的方法,就是利用等轴测投影绘制的二维图形。下面我给大家介绍一些绘制等轴测图的基本设置和注意事项。我们来看看吧!

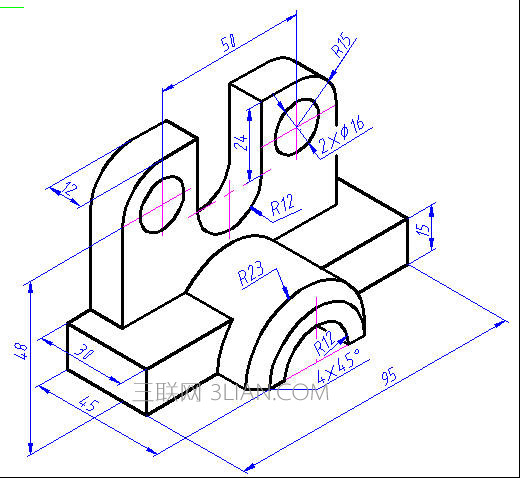

cad等轴测图画法
如何在cad 1中绘制等轴测图?绘制等轴测图的基本设置直接绘制二维等轴测图侧图,需要充分利用网格捕捉。首先,你应该将网格捕捉类型设置为等轴测边捕捉。如果图形大小是整数,可以打开栅格捕捉。等距捕捉的设置方法如下:右键单击格网或格网捕捉按钮,单击设置,然后在草图设置对话框中的捕捉类型中单击等距捕捉。
二、视图的切换在绘制二维轴测图的过程中,需要绘制三维模型的不同侧面,在不同视图之间进行切换。该系统为我们提供了三种视图:俯视图、左视图和右视图。按F5键在视图之间快速切换。要注意不同视图中坐标的变化,因为坐标在当前视图中表现为正交形式。
