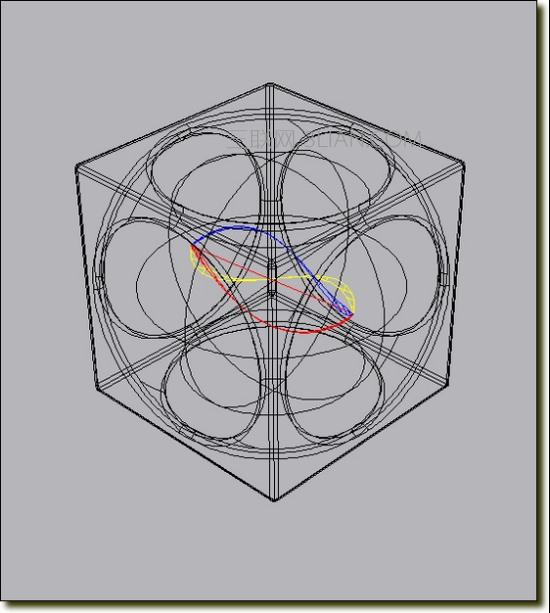

在cad渲染背景设置CAD中绘图时经常使用渲染。CAD渲染需要注意几个点。下面我们通过案例来更具体的解释一下。我们打开素材文件作为案例，图形很简单，一个正四边形，画了一个球面差集后中心是圆形的。中间放一个球体(借用“我小时候画的玻璃球”)。在底部画一个区域做底板。
渲染背景应该注意什么
创建三种材料，即不锈钢，玻璃和底板，加上一个原始的全球材料。
“不锈钢”材质的基本元素模板：选择“高级金属”——，材质选项更多，包括可用于创建特殊效果的特征(如模拟反射)。
环境光：201，201，201——指定仅由环境光照明的曲面上显示的颜色。漫射色：255，255，2553354是物体的主色。反射率：86——发亮的固体表面上的亮区较小，但显示更亮。较暗的面可以将光线反射到更多的方向，从而创建一个面积更大、显示更柔和的高光。
自发光：0——当设置为大于0的值时，对象本身可以显示为发光，而不依赖于图形中的光源。但是清晰度减弱了。
拍摄图：无不透明：100——不锈钢应该是不透明的。
反射：70——可以模拟一个场景反射在一个闪亮的物体表面。
凹凸贴图：无
将材质应用于规则立方体。
“玻璃”材质的基本元素模板：基于物理属性选择true ——材质漫射：240，240，2403354指定仅由环境光照明的那些曲面上显示的颜色，反射率：96——材质的反射质量定义了反射率或粗糙度。为了模拟一个有光泽的表面，材质应该有一个小的高亮区域，并且它的镜像颜色是浅的，甚至是白色。材质越粗糙，高光区域越大，高光区域的颜色更接近材质的主色。折射率：1.1703354在半透明的材料中，光通过材料时会发生弯曲，所以物体通过材料时会发生扭曲。比如折射率为1.0，透明物体后面的物体就不会扭曲。折射率为1.5时，物体会严重扭曲，就像透过玻璃球看物体一样。半透明：100——半透明的物体会透光，但也会散射物体内部的部分光线。自发光：0——物体本身的发光外观。拍摄贴图：无不透明度：0——当然，越小的凹凸贴图越透明：球体不应用任何材质。
